Kuberntes部署MetalLB负载均衡器

# 1、MetalLB简介

在使用kubenetes的过程中，**主要解决将服务开放到集群外部访问的重要的问题**。当使用云平台(阿里云、腾讯云、AWS等)的容器服务时，我们可以通过配置service为 LoadBalancer模式来绑定云平台的负载均衡器，从而实现外网的访问。对于自建的 kubernetes裸机集群我们一般使用**MetalLB**。，如果没有在受支持的IaaS平台(阿里云、腾讯云、AWS等)上运行，那么负载均衡器在创建时将无限期地保持pending状 态。

祼机集群不支持负载均衡的方式，可用的不外乎NodePort、HostNetwork、 ExternalIPs等方式来实现外部访问。但这些方式并不完美，而MetalLB旨在**通过提供与标准网络设备集成的Network LB**实施来解决这个痛点，从而使裸机群集上的外部服务 也尽可能“正常运行”，减少运维上的管理成本。

MetalLB 由David Anderson开发，直到 2019 年 3 月，MetalLB 的版权归谷歌所有，目 前已经脱离谷歌，原作者现在已经授权一个维护人员团队协助推进项目。

官方网站:https://metallb.universe.tf

项目地址:https://github.com/metallb/metallb

# 2、MetalLB原理

Metallb包含两个组件，**Controller**(Deployment方式部署)和**Speaker**(daemonset方式部署)。

Metallb 会在 Kubernetes 内运行，监控服务对象的变化，一旦察觉有新的LoadBalancer 服务运行，并且没有可申请的负载均衡器之后，就会完成两部分的工作:

- **Controller**:  负责监听service变化，当service配置为LoadBalancer模式时，从IP池分配给到相应的IP，并进行IP的生命周期管理。

- **Speaker**:  则依据Service的变化，按具体的协议发起相应的广播或应答，根据工作模式 (Layer2/BGP)的不同，可采用Leader的方式或负载均衡的方式来响应请求。

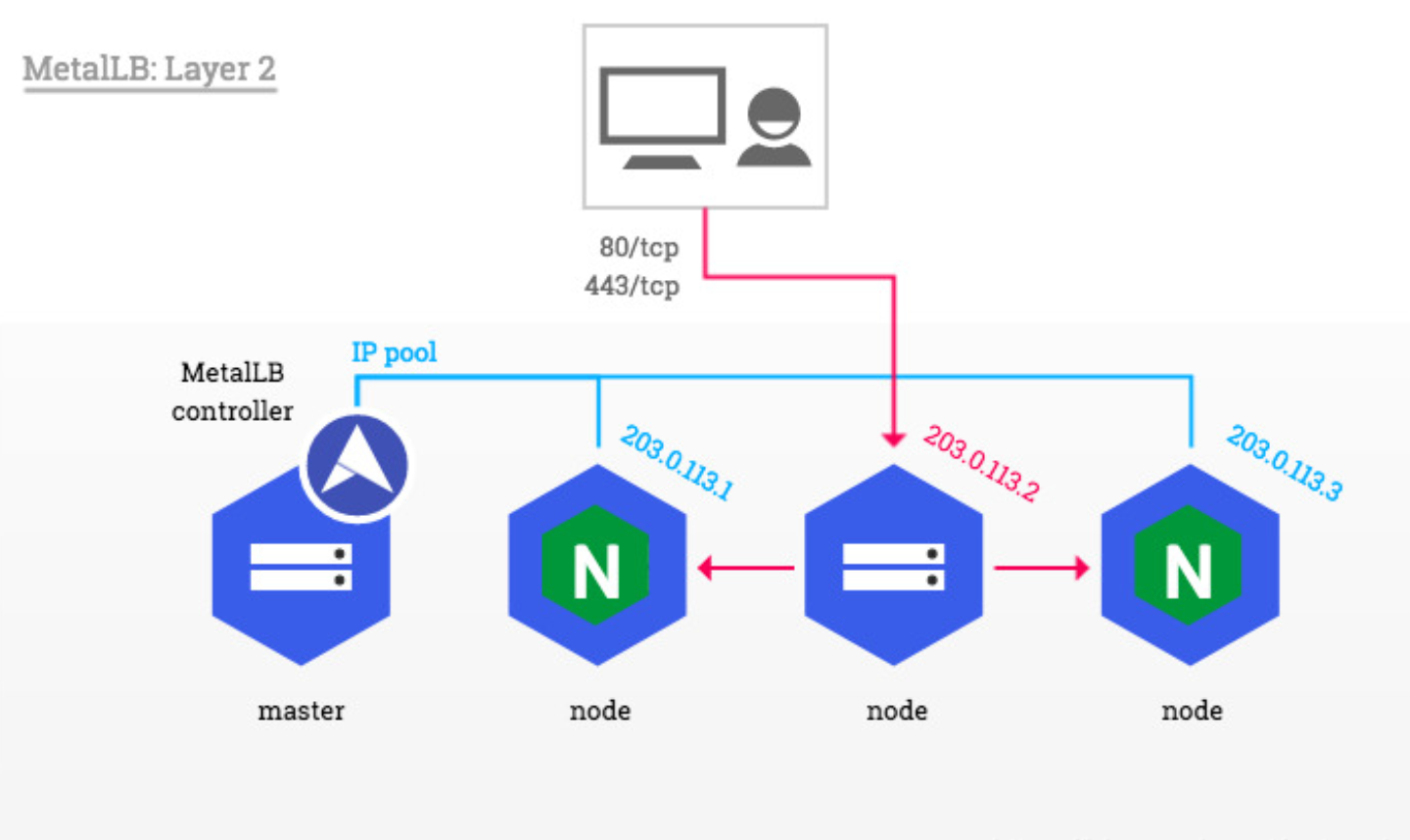

**基本原理图:**

当业务流量通过TCP/UDP协议到达指定的Node时，由Node上面运行的Kube-Proxy组 件对流量进行处理，并分发到对应的Pod上面。

![FileSharing287.png](https://oss.zhoumx.net/img/k8s/FileSharing287.png)

**Metallb** **支持两种模式:**

- Layer2(推荐):  L2 工作模式，使用 ARP/NDP 协议分配地址池;
- BGP:  使用 BGP 协议分配地址池;

# 3、MetalLB安装

## 3.1 前提条件

已准备kuberntes集群:v1.21.0，已准备网络插件:calico等。

```bash
kubectl get nodes -o wide
NAME       STATUS   ROLES           AGE   VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE                           KERNEL-VERSION                 CONTAINER-RUNTIME
master01   Ready    control-plane   30d   v1.27.2   10.0.1.201    <none>        Rocky Linux 8.8 (Green Obsidian)   4.18.0-477.27.1.el8_8.x86_64   containerd://1.6.24
```

如果在 **IPVS** 模式下使用 **kube-proxy**，从 Kubernetes v1.14.2 开始，必须启用严格的 ARP模式。

可以通过在当前集群中编辑 kube-proxy 配置来实现这一点，执行一下命令:

```bash
## IPVS模式:
$ kubectl edit configmap -n kube-system kube-proxy
    kind: KubeProxyConfiguration
    metricsBindAddress: ""
    mode: "ipvs"

##设置kubernetes的kube-proxy的ARP模式
$ kubectl get configmap kube-proxy -n kube-system -o yaml | sed -e "s/strictARP: false/strictARP: true/"

$ kubectl apply -f -n kube-system
```

## 3.2 MetalLB 安装

Metallb 支持 yaml文件、Kustomize、Helm 和 MetalLB Operator多种安装方法，这里使用yaml方式进行安装。 下载release版本

```bash
$ wget https://github.com/metallb/metallb/archive/refs/tags/v0.12.1.tar.gz
$ tar -zxvf metallb-0.12.1.tar.gz
$ cd metallb-0.12.1/manifests
```

执行yaml文件进行安装

```bash
$ kubectl apply -f namespace.yaml
$ kubectl apply -f metallb.yaml
```

查看运行的pods，metalLB包含两个部分: a cluster-wide controller, and a per- machine protocol speaker.

```bash
$ kubectl get po -nmetallb-system
NAME                          READY   STATUS    RESTARTS   AGE
controller-6bb898ffc5-xn2nh   1/1     Running   0          4d14h
speaker-6wkb6                 1/1     Running   0          4d14h
speaker-7c2lh                 1/1     Running   0          4d14h
speaker-b5qsb                 1/1     Running   0          4d14h
speaker-bs4kw                 1/1     Running   0          4d14h
speaker-gj6lq                 1/1     Running   0          4d14h
speaker-vrcdg                 1/1     Running   0          4d14h
```

查看其它信息，包含了 “controller” deployment 和 the “speaker” DaemonSet.

```bash
$ kubectl get deploy -nmetallb-system
NAME         READY   UP-TO-DATE   AVAILABLE   AGE
controller   1/1     1            1           4d14h

$ kubectl get ds -nmetallb-system
NAME      DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR            AGE
speaker   6         6         6       6            6           kubernetes.io/os=linux   4d14h
```

接下来要生成一个 Configmap 文件，为 Metallb 设置 **IP地址范围** 以及 **协议** 相关的选择 和配置，这里以一个简单的二层配置为例。

# 4、配置Layer2模式

创建config.yaml提供IP地址池，查看提供的默认示例configmap

```bash
$ cat example-layer2-config.yaml
```

修改ip地址池，从集群IP地址段中为MetalLB分配部分IP地址:

```bash
$ cat example-layer2-config.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  namespace: devops
  name: config
data:
  config: |
    address-pools:
    - name: default-ip-pools
      protocol: layer2
      addresses:
      - 192.10.192.222-192.10.192.225
```

执行yaml文件

```bash
$ kubectl apply -f example-layer2-config.yaml
```

创建测试后端应用和服务

```bash
$ kubectl apply -f tutorial-2.yaml
```

查看yaml文件配置，包含了一个deployment和一个LoadBalancer类型的service，默认 即可。

```bash
$ cat tutorial-2.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1
        ports:
        - name: http
          containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx
spec:
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
      app: nginx
  type: LoadBalancer

```

查看service分配的EXTERNAL-IP

```bash
$ kubectl get svc -n devops
NAME                   TYPE           CLUSTER-IP     EXTERNAL-IP   			PORT(S)        AGE
nginx                  LoadBalancer   10.101.112.1   192.168.72.200     80:31274/TCP   18h
```

从集群外访问该IP地址

![FileSharing288.png](https://oss.zhoumx.net/img/k8s/FileSharing288.png)
